В мультисайтовых системах, где используются разные частоты, передача абонентского соединения (изменение зоны покрытия) и роуминг (поиск желаемой группы абонентов) происходят относительно медленно, и при перемещении между сайтами пользователям, как правило, приходится переключаться на другой канал или использовать функцию радиомаяка.
Сеть Simulcast позволяет всем ретрансляторам синхронизировать свои передачи, эффективно создавая большую зону радиопокрытия, что значительно сокращает время, необходимое для связи с абонентской радиостанцией в сети. Абоненты сети Simulcast, могут свободно перемещаться по всему протяженному объекту без необходимости переключаться с одного канала на другой.
DMR Tier II Simulcast обеспечивает увеличенную зону покрытия, а DMR Tier III предлагает большую емкость и обеспечение радиосвязи вдоль протяженных объектов

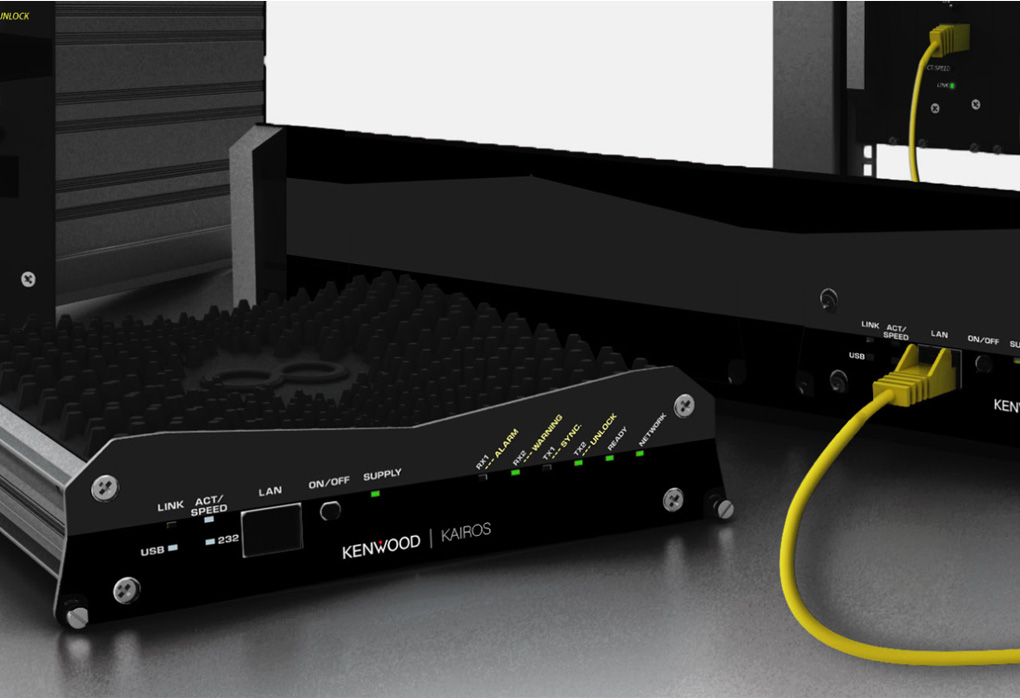

Решение DMR Tier II на базе ретранслятора KAIROS, можно настроить как для многочастотной, так и для одновременной передачи сигнала (по сети Simulcast), поддерживает мультипротокольный режим (аналог и цифра), подключение по IP-сети или временное подключение диспетчера и телефонной связи и SIP-телефонии.
Ретранслятор KAIROS работает в 2 тайм слотах. Ретранслятор KAIROS может использоваться как автономный ретранслятор.

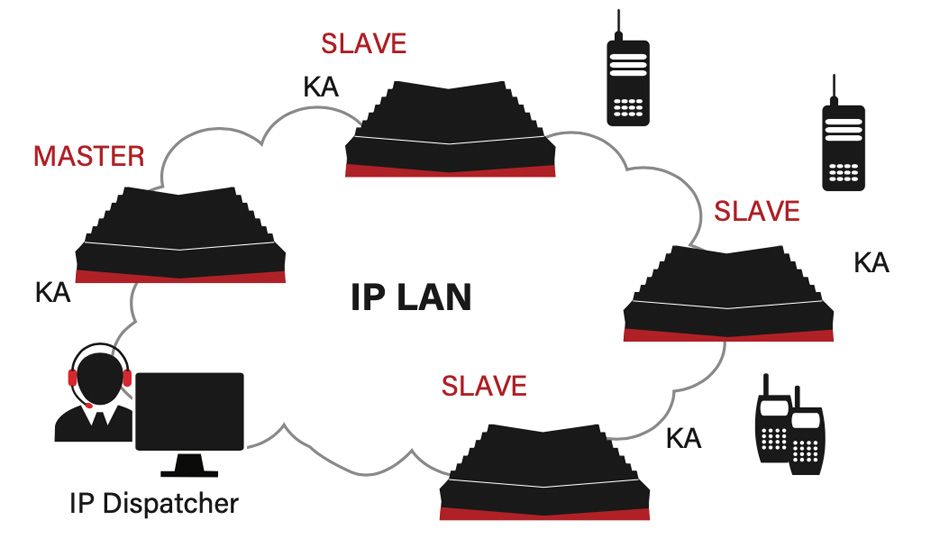

Аналоговая и DMR Tier II Simulcast или мультичастотная базовая станция с подключением по IP-сети
Ретранслятор KAIROS поддерживает IP-соединения между базовыми станциями для создания мультисайтовых иерархических систем. Устройству можно присвоить следующие роли:Master, Secondary Master, Slave or Backup Master. Master управляет Slaves/Secondary Masters устройствами (максимально до 32), а Secondary Masters устройства, в свою очередь, могут управлять slaves устройствами (максимально до 32). Создание небольших или масштабных отказоустойчивых сетей само по себе упрощает эту архитектуру.
Подписи к рисунку:
Master = Ведущее устройство
Slave = Подчиненное устройство
KA = Ретранслятор KAIROS
IP Dispatcher = Диспетчер IP-сети

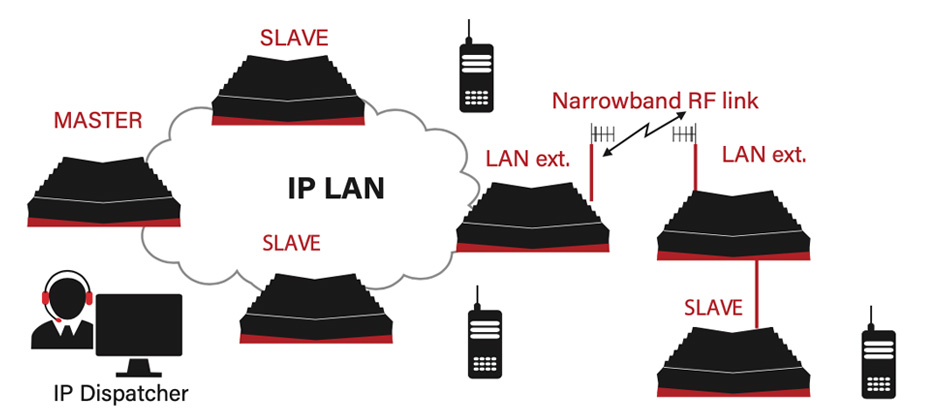

Аналоговая и DMR Tier II Simulcast или мультичастотная базовая станция с подключением по радиочастотному каналу
KAIROS можно настроить как радиомост, поддерживающий узкополосное РЧ соединение между различными сайтами. Это решение работает в тех случаях, когда расстояние от точки приема до точки передачи слишком велико или когда радиотракт находится за пределами прямой видимости.
Подписи к рисунку:
Master = Ведущее устройство
Slave = Подчиненное устройство
KA = Ретранслятор KAIROS
IP Dispatcher = Диспетчер IP-сети
LAN ext. = Радиомост
Narrowband RF link = Узкополосный канал радиосвязи

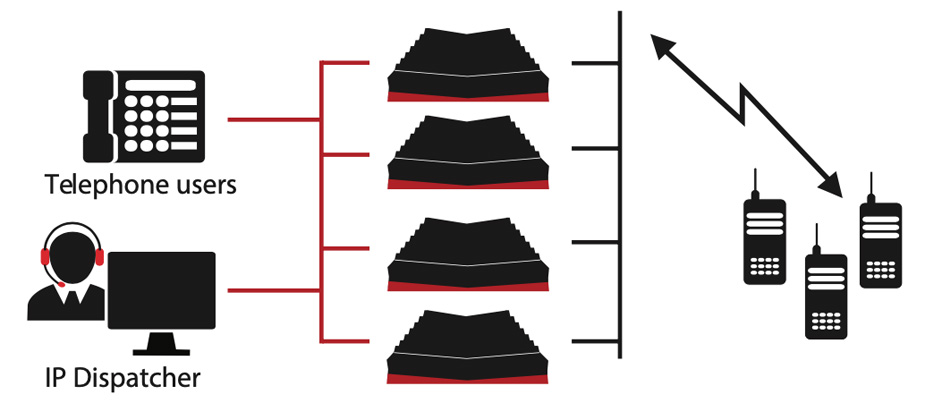

Односайтовая система транкинговой связи DMR TIER III
Наличие встроенного контроллера SW Agent Tier III позволяет эффективно разделить каналы между всеми пользователями в малых и средних системах без использования дополнительного оборудования. Для более масштабных или более сложных систем требуется подключение внешнего контроллера транкинговой системы (TSC).
Подписи к рисунку:
Telephone users = Абоненты
IP Dispatcher = Диспетчер IP-сети

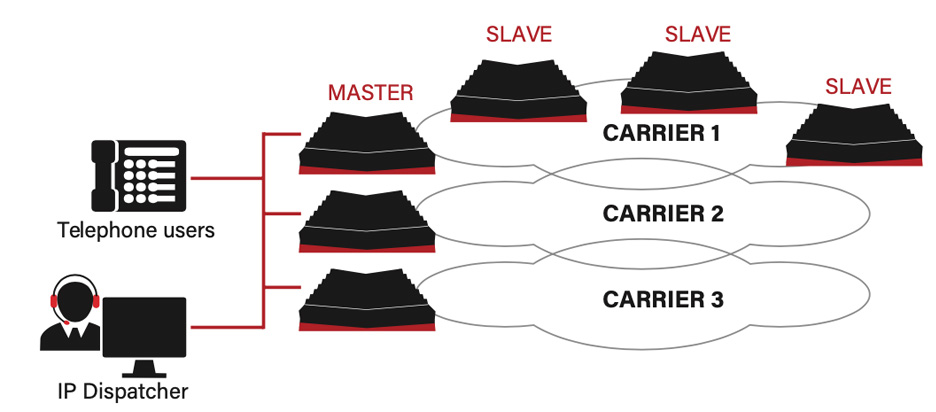

Мультисайтовая система Simulcast или Мультичастотная система транкинговой связи DMR TIER III
Контроллер DMR Tier III может управлять группой ретрансляторов связанных по IP для создания мультисайтовой, многоканальной системы (с использованием технологии Simulcast или нескольких частот для передачи данных).
Подписи к рисунку:
Telephone users = Абоненты
IP Dispatcher = Диспетчер IP-сети
Master = Ведущее устройство
Slave = Подчиненное устройство
Carrier = Несущая частота
ppm (pulses per minute) = импульс / мин.
TX: 60 W @25W RF / RX: 5 W @ Main + Diversity enabled = передача: 60 Вт с радиочастотным усилителем 25 Вт / прием: 5 Вт с основной антенной + разнесение антенн (вкл.)
2 x 4-wire + E&M = 2 х 4-проводных канала + E&M
Ethernet 10BT/100TX (интерфейс auto MDI/MDI X), разъем RJ45
70 kb/s in analog to/from Master 24 kb/s in DMR to/from Master (both DMR timeslots) = 70 кбит / с в аналоговом режиме в / из ведущего устройства 24 кбит / с в режиме DMR в / из ведущего устройства (оба временных интервала DMR)
