Особенности цифровой системы NEXEDGE®

Технология NEXEDGE зарекомендовала себя как одна из самых универсальных коммуникационных систем, доступных сегодня. Широчайший спектр возможностей NEXEDGE востребованы государственными структурами, бизнесом,предприятиями различных отраслей.

Разборчивость

NEXEDGE® использует вокодер AMBE+2 - современную технологию оцифровки и сжатия речи, усовершенствованный метод  коррекции ошибок (FEC) и систему подавления шумов для обеспечения чистоты.


Громко и четко – благодаря передовой технологии цифровой обработки сигнала

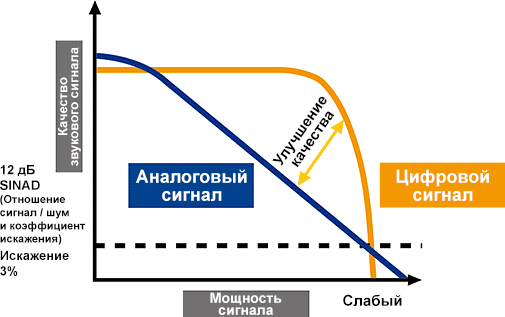

pict_intelligibility_001-1.png В цифровой системе NXDN™, в которой реализована усовершенствованная функция упреждающей коррекции ошибок (FEC), оцифрованный аудиопоток менее подвержен воздействию шума. Операторы, переходящие с аналоговой системы на NEXEDGE®, отмечают, что теперь пользователи принимают вызовы даже в тех местах, которые раньше находились вне зоны уверенного приема. NXDN™ сокращает количество потерянных, неверно интерпретированных и повторных вызовов, тем самым повышая производительность труда.


Превосходная четкость звука с увеличением зоны уверенного приема

С увеличением расстояния мощность сигнала снижается, поэтому принимаемый аналоговый сигнал становится более шумным и неустойчивым. Технология NXDN™ с низким коэффициентом битовых ошибок (BER) позволяет получить приемлемое качество принимаемого цифрового сигнала в зонах неуверенного приема, эффективно увеличивая дальность действия на 20% относительно аналоговых систем и, таким образом, расширяя зону покрытия на 50% для цифрового режима 6,25 кГц.


Надежность

NEXEDGE® системы используют цифровой радиоинтерфейс NXDN™ как пакет протоколов цифровой связи с 4-уровневой FSK (4LFSK) модуляцией, способный работать в узком 12,5 кГц, и очень узком 6,25 кГц каналах.

Безопасная передача речевых сообщений, обеспечиваемая NEXEDGE®, повышает безопасность персонала, снижает риски и позволяет предотвратить возможные утечки данных при передаче конфиденциальной информации.

Высокая спектральная эффективность и надежность связи

Радиоинтерфейс NXDN™ может работать в узком 12,5 кГц и очень узком 6,25 кГц частотных каналах, а также отвечает самым жестким требованиям к эффективности использования радиочастотного спектра.
Полоса пропускания NXDN™ 6,25 кГц обеспечивает более высокую чувствительность приемника. По сравнению с частотным каналом 12,5 кГц, ширина полосы и полосовой фильтр в частотном канале 6,25 кГц более узкие, что приводит к снижению шума. В результате - хорошие показатели отношения несущая/шум (CNR) и коэффициента битовых ошибок (BER). Благодаря этому повышается чувствительность приемника, а это означает увеличение дальности уверенной связи и более широкое покрытие.

Защита передачи голосовой информации и данных

Технология NEXEDGE® предлагает собственную систему защиты от случайного электронного прослушивания - цифровой радиоинтерфейс NXDN™. Скремблеры NXDN™ используются для защиты передаваемых данных от перехвата и несанкционированного доступа, обеспечивая при этом целостность конфиденциальной информации, передаваемой внутри системы / разговорной группы. IP-каналы дополнительно защищены посредством шифрованного VPN-туннелирования с целью аутентификации и шифрования связи между сайтами.

Модули шифрования AES и DES, используемые в военных и правительственных ведомствах, обеспечивают дополнительную защиту от более серьезных атак. При попытке установить модуль в другую радиостанцию ключи шифрования автоматически уничтожаются. Для защиты целостности данных, передаваемых по абонентским устройствам, ключи шифрования будут также уничтожены после 15 неудачных попыток ввода радио-пароля.

Авторизация абонентов сети

Для предоставления абоненту доступа в систему во всех конфигурациях системы NEXEDGE® предусмотрена авторизация абонентского устройства и проверка группового ID. Операторы сетей могут легко активировать / дезактивировать абонентское устройство посредством удаленного программирования или ПО, управляющего системой.  Такое средство защиты подходит для организаций с частой сменой персонала, поэтому радиостанции можно выдавать подрядчикам, шеф-монтажникам, сезонными или временными рабочим.

Авторизация устройства по электронному серийному номеру

У каждой радиостанции NEXEDGE® имеется уникальный и неизменяемый, прошитый на предприятии-изготовителе, электронный серийный номер (ESN), который может проверяться для доступа в транкинговую систему. В том случае, если радиостанция потеряна, украдена или скомпрометирована с точки зрения безопасности, достаточно заблокировать ее ESN-номер, чтобы ограничить доступ этого устройства в систему, в то время как все остальные абоненты продолжат работать в своих группах без изменений. Исходная система нумерации идентификаторов оператора сохраняется, поскольку будет отключено только одно абонентское устройство, а разговорные группы, общие для многих пользователей, сохраняются.

Защита абонентского терминала при помощи пароля

Каждая радиостанция может быть защищена паролем, который вводится перед началом работы, что добавляет дополнительный уровень безопасности от несанкционированного использования.

Гибкость

Kenwood NEXEDGE® поддерживает как цифровой NXDN®, так и аналоговый режимы, что создает возможность поэтапного перехода от аналоговой системы к цифровой с учетом бюджетных, административных, организационных и временных требований.

Конвенциональный смешанный режим

Радиостанции NEXEDGE® поддерживают конвенциональный аналоговый и цифровой режимы и могут обеспечивать связь со старыми и новыми радиостанциями. В конвенциональном смешанном режиме существующий парк аналоговых радиостанций и цифровые радиостанции NXDN™ могут совместно использовать одну и ту же частоту, обеспечивая бесперебойную радиосвязь и плавную миграцию от устаревших аналоговых радиостанций к пришедшим им на смену цифровым.

Работа в смешанном режиме поддерживается в системах с базовой станцией, с ретранслятором, а также в режиме прямой связи в следующих комбинациях диапазонов частот: аналоговый 25, 20* или 12,5 кГц с NXDN на 12,5 или 6,25 кГц (оборудование с рабочей частотой 25 кГц доступно в тех регионах, где это разрешено законодательством).

Цифровые режимы NXDN™ используют те же усилители мощности класса С и оборудование управления, что и существующие аналоговые станции, обеспечивая высокую рентабельность инвестиций и широкие возможности в выборе поставщика.

* только для Европы

Режим совместного использования транкинговых каналов

Транспортные каналы в транкинговой системе NEXEDGE® могут использоваться совместно с существующими внешними аналоговыми конвенциональными или аналоговыми транкинговыми логическими контроллерами, расширив обслуживание парка аналоговых радиостанций на время миграции к NXDN™ транкингу.

Подключение к  телефонной сети

Адаптер телефонной связи подключенный к транкинговой системе NEXEDGE®, преобразует аналоговый голос в цифровой и обратно, обеспечивая двухстороннюю связь между телефонном и радиостанцией.

Функция OAA: Over-the-Air-Alias

Алфавитно-цифровой псевдоним - индентификатор пользователя вызывающего устройства (UID) передается по радиоинтерфейсу и отображается на ЖК-дисплее принимающего устройства, поэтому нет необходимости программировать каждую радиостанцию, чтобы ввести псевдоним каждого устройства.

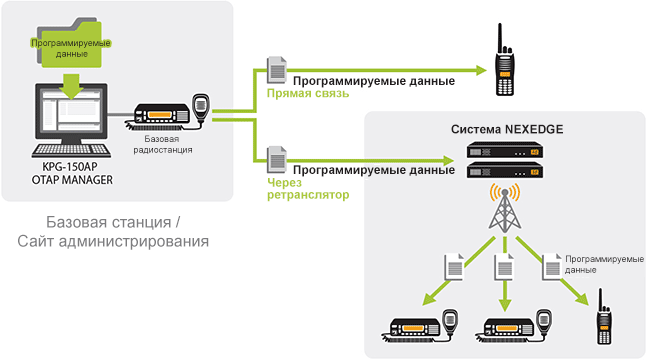

Функция OTAP: Over-The-Air Programming

Программное обеспечение NEXEDGE® OTAP Manager (KPG-150AP) позволяет дистанционно программировать абонентские радиостанции. Удобство заключается в том, что отсутствует необходимость отзывать все радиостанции для перепрограммирования. Возможность перепрограммировать большой парк радиостанций по радиоканалу приводит к значительной экономии, сокращая транспортные издержки, трудовые затраты, потерю производительности в результате вынужденного простоя.


Масштабируемость

NEXEDGE® конфигурируется как обычная конвенциальная, конвенциональные IP сеть и транкинговая  сеть, способная объединить  до 1000 сайтов или до 24 отдельных сетей.

Цифровые конвенциональные системы

pict_scalability_001.png Конвенциональные системы NEXEDGE® предлагают возможности, во многом превосходящие функционал аналоговых конвенциональных систем. Благодаря большему количеству индивидуальных и групповых идентификаторов (ID), операторы могут определять и разделять пользователей на ведомственные группы и подгруппы в общих каналах. Смешанный режим обеспечивает возможность совместного использования
парка аналоговых и цифровых радиостанций.

  • RAN (Код радиодоступа) Базовая станция оснащена конвенциональным ретранслятором, контроллер которого рассчитан на 16 кодов доступа (диапазон RAN: 1-64 тона), подобно CTCSS/DCS в FM.
  • 1,000 GIDs Большое количество групповых идентификаторов для селективного группового вызова
  • 1,000 UIDs Большое количество идентификаторов для индивидуального селективного вызова
  • Mixed Channel Type В конвенциональном режиме аналоговые FM и цифровые NXDN™ радиостанции могут совместно использовать один радиоканал. И абонентские радиостанция, и базовые станции принимают аналоговый FM или цифровой NXDN™ вызов и отвечают или ретранслируют его в том же самом режиме (только в конвенциональном канале 12,5 кГц).


Цифровые конвенциональные IP сети

Конвенциональные IP сети NEXEDGE® позволяют значительно увеличить зону покрытия или обеспечить временное расширение.
  • Конфигурация сети, обедняющей 16 или 48 сайтов*
Конвенциональные IP сети NEXEDGE® способны объединять до 16 или 48 цифровых конвенциональных ретрансляторов в единую систему для обеспечения более широкого покрытия или временного расширения.

  • Сигналы радиомаяка
Во время перемещения пользователей в зоне действия сети, абонентские станции используют сигналы радиомаяка, чтобы выбрать лучший ретранслятор.

  • Настройка стандартного или автоматического роуминга (по зонам)
Абонентские зоны могут быть запрограммированы на «Стандартный выбор канала» для работы в традиционной конвенциональной сети и / или на «Автоматический роуминг», который позволяет абонентам сканировать сигналы радиомаяков сайта, чтобы подключиться к сети для совершения вызовов.

  • Система голосования с ресивером
Система увеличивают дальность действия портативных радиостанций, находящихся в зоне действия конвенционального ретранслятора NXR-710/810, за счет использования комбинации дополнительных приемников, связанных с ретранслятором сайта. На основании данных об уровне сигнала (RSSI), посылаемого по IP каналу, ретранслятор выбирает приемник с наилучшим качеством звукового сигнала для ретрансляции.

Транкинговая радиосвязь NXDN™ Type-C


Транкинговый режим NEXEDGE® Type-C обеспечивает увеличенную пропускную способность, расширенные возможности вызова, повышенную безопасность и более высокую скорость передачи сигнала при менее активно взаимодействии пользователя с системой по сравнению с конвенциональными система. Выбор свободного канала происходит автоматически.

  • Очередь вызовов
Формирование очереди вызовов и реализация вызова из очереди при появлении свободного канала. Системные операторы могут назначать более высокий приоритет очереди определенным пользователям и принудительно выводить из обслуживания пользователей с более низким приоритетом, чтобы реализовать более важные диспетчерские и экстренные вызовы.

  • Контроль приоритета
Отслеживает до 4 разговорных групп с высоким приоритетом и автоматически переключает радиостанции на вызов с более высоким приоритетом, например, от вызова диспетчера или администратора.диспетчера или супервизора

  • Обеспечение конфиденциальности
Полная конфиденциальность групповых и индивидуальных вызовов, поскольку вызовы не могут отслеживаться другими пользователями.

  • Установление связи с уже работающим устройством
Абоненты могут подключиться к уже начавшемуся групповому или индивидуальному вызову после включения радиостанции или после входа в зону действия сети.

  • Транкинг сообщений
Предоставление пользователям трафик-канала на все время двухстороннего вызова, чтобы за счет оптимального использования системных ресурсов минимизировать количество прерванных вызовов.

  • Tранкинг передач
Предоставление пользователям трафик-канала лишь на время работы передатчика радиостанции, пока нажата клавиша PTT, позволяя оптимально использовать ресурсы канала в часы пиковых нагрузок.

Транкинговая радиосвязь NXDN™ Type-D

Это цифровой протокол LTR на базе FB6 *, определенный Форумом NXDN™. В отличие от транкинга Type-C, здесь нет выделенного контрольного канала: управление осуществляет "домашний" ретранслятор, назначенный каждой абонентской радиостанции. Подобно аналоговым системам LTR, регистрация не требуется.

* Коды классов радиостанций Федерального агентства по связи США

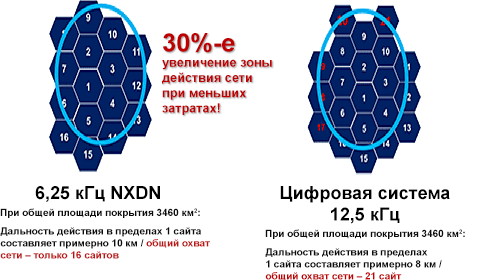

Расширение зоны действия сети



С увеличением расстояния мощность сигнала снижается, поэтому принимаемый аналоговый сигнал становится все более шумным и неустойчивым. Технология NXDN™ с низким коэффициентом битовых ошибок (BER) позволяет получить приемлемое качество принимаемого цифрового сигнала в зонах неуверенного приема, эффективно увеличивая дальность действия на 20% относительно аналоговых систем и, таким образом, расширяя зону покрытия на 50% для цифрового режима 6,25 кГц.

По сравнению с работой в цифровом режиме 12,5 кГц, более узкая полоса пропускания 6,25 кГц, предусмотренная технологией FDMA NXDN, увеличивает зону действия сети на 15%. Более узкие фильтры приемника позволяют значительно снизить шум. В результате – превосходная чистота звука при более чем 30%-м увеличении зоны действия сети.

Управляемость

Прикладное программное обеспечение NEXEDGE® и диспетчерские приложения позволяют эффективно управлять системой радиосвязи.

Централизованная система управления

Современное программное обеспечение управления сетью позволяет снизить затраты на эксплуатацию и обслуживание. Защищенное Windows-приложение, запускаемое через прямое соединение, IP-соединение или модем удаленного доступа, обеспечивает такие возможности, как дистанционное программирование, загрузка аппаратного ПО, управление доступом к абонентским радиостанциям, возможности мониторинга и диагностики. Доступ к управлению системой предоставляется только авторизованному персоналу.

Возможность контролировать трафик в режиме реального времени позволяет операторам осуществлять управление и оперативно устранять отказы. Операторы могут также загрузить подробный отчет об активности вызовов любого канала, сайта, абонента или группы для анализа трафика, обеспечения безопасности и выявления причин отказа. ПО System Manager отображает графики пиковой нагрузки и статистику отказов для анализа трафика и / или возможных проблем.

Привилегированные абоненты: Проверка UID/GID, 127 UID / 127GID классов обслуживания и 5000 списков UID/GID позволяют операторам назначать определенные привилегии доступа, типы вызовов, возможности межсайтовых вызовов и приоритет в очереди любым группам и/или абонентам системы.

К прочим удобным функциям относятся диагностика ретрансляторов NXR - дистанционный мониторинг состояния аппаратных средств и сетевого интерфейса Ethernet для выявления возможных проблем, а также дистанционное обновление аппаратного ПО ретрансляторов NXR.

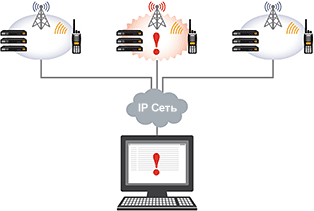

Мониторинг ретрансляторов



Круглосуточный дистанционный мониторинг состояния всех ретрансляторов по IP сети в односайтовой или многосайтовой транкинговой сети NXDN™, а также в конвенциональных IP сетях NXDN™. Это программное обеспечение предупреждает администраторов или технический персонал о возможных проблемах в системе или об отказах любого ретранслятора на любом сайте.  ПО мониторинга ретрансляторов можно настроить для генерирования звукового аварийного сигнала и рассылки электронных писем или текстовых сообщений SMS после получения аварийного сигнала с последующей регистрацией всех событий в журнале.

При разрыве IP соединения базовая станция переключается в режим односайтового транкинга. Сообщения о состоянии сетевого соединения передаются по радиоинтерфейсу, а на радиостанции системного оператора и технической службы поступает тональный аварийный сигнал.

  • Диагностика ретранслятора через IP соединение
  • Звуковые аварийные сигналы в формате WAV
  • Аварийное оповещение по Email/SMS
  • Загрузка файлов из журнала событий
  • Односайтовый транкинг и многосайтовая сеть
  • Конвенциональная сеть с подключением по IP

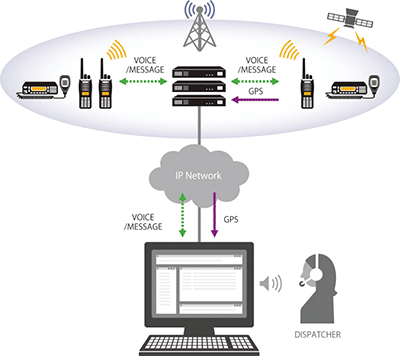

Диспетчерская система NEXEDGE® с функцией AVL и рассылка сообщений



Диспетчерское приложение KAS-20 от KENWOOD легко интегрируется в пульт управления радиостанциями NEXEDGE® для работы в системах любого типа или в качестве виртуального радио через IP-подключение к транкинговой радиосистеме или сети NEXEDGE® . Голосовые/текстовые сервисы и AVL-функции осуществляются независимо.

  • Емкость: 999 мобильных ID
  • Поддерживает конвенциональные и транкинговые системы NEXEDGE®
  • Конвенциональные аналоговые и LTR системы®
  • Карты Microsoft® MapPoint® 2006/2009/2010/2011
  • Карты Google Earth™ Maps (вывод информации в формате KML-файла)
  • NEXEDGE® VoIP Dispatch: диспетчер для конвенциональной или транкинговой IP сети
  • Сканирование 100 групп по 4 приоритетными ID
  • Речевой скремблер NXDN™
  • Диспетчерский пульт управления на базе ОС Window


Расширенные возможности GPS / Канал передачи данных GPS

GPS - идеальный способ определения местоположение персонала и транспортных средств. NEXEDGE® Gen2 продолжает интеграцию GPS технологии в систему управления. Системный контроллер постоянно обновляет информацию о количестве действующих абонентских устройств, оборудованных GPS. При регистрации в сети нового абонента, ему присваивается порядок отчетов и транспортный канал (а не канал управления как прежде).

Совершенствование радиопротокола позволяет минимизировать накладные расходы на передачу данных, тем самым увеличивая пропускную способность трафика и сокращая время обработки данных GPS.

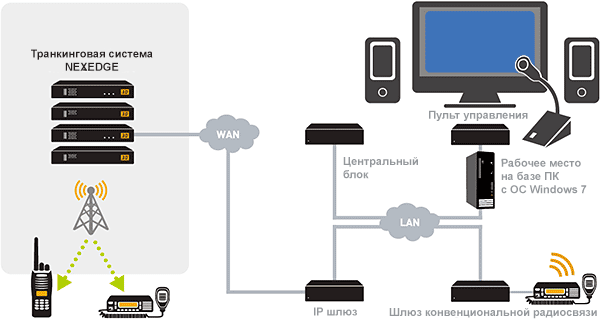

Система диспетчеризации NEXEDGE®

Диспетчерское программное обеспечение KENWOOD NEXEDGE® – это пультовая система сквозной IP-связи, предназначенная для средних и крупномасштабных сетей, используемых для решения коммерческих и промышленных задач. Резервирование сети и "горячее" резервирование обеспечивают 99,999%-ю надежность.

  • Подключение через IP шлюз к транкинговым ретрансляторам NEXEDGE®
  • Групповые, индивидуальные, аварийные вызовы, статусные сообщения, шифрование
  • Шлюз для аналоговой / конвенциональной сети NEXEDGE®
  • Внесение исправлений через диспетчерский пульт
  • Дополнительный вход/выход для вспомогательных устройств
  • Поддержка удаленного размещения пультов управления

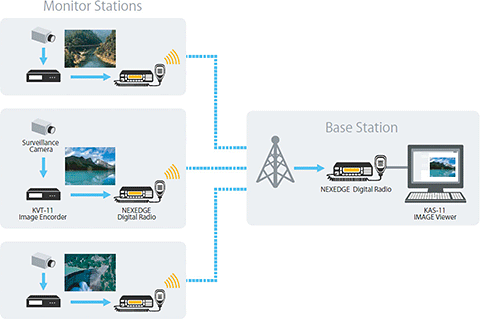

Беспроводная система передачи изображения



Эта инновационная система состоит из станции мониторинга (KVT-11) и базовой станции (KAS-11), связанных через цифровые трансиверы NEXEDGE® *. Дистанционно управляемые видеокамеры передают фотоснимки (цветные или ч/б, разрешение VGA 900 KB) на компьютер базовой станции, служащий центром управления и мониторинга. Благодаря сжатию MPEG-4 AVC / H.264 передача изображения длится не более 90 секунд. Одновременно могут отслеживаться несколько сайтов.

Функция Fleet Call Priority для приоритетного выделения защищенных каналов

Функция Fleet Call Priority позволяет назначать трафик-канал для группы пользователей, пульта управления или другого периферийного устройства и устанавливать для него приоритет вызова. Любой пользователь из назначенной группы может в любое время получить доступ к системе. Защищенность каналов и возможность круглосуточно поддерживать приоритет вызовов делают функцию Fleet Call Priority незаменимой для служб обеспечения общественной безопасности, а также для групп супервайзеров и операторов других частных систем.

Настройка системы на базе веб-браузера с доступом из разных точек

Используя персональный компьютер или мобильное устройство, в режиме реального времени можно контролировать статус всех пользователей системы из разных точек доступа.

Загрузив обновление в системный контроллер, можно автоматически обновить аппаратное ПО всех ретрансляторов. Благодаря этому все ретрансляторы в сети всегда будут иметь самую последнюю версию программного обеспечения. Через системный контроллер также доступно управление журналами событий.

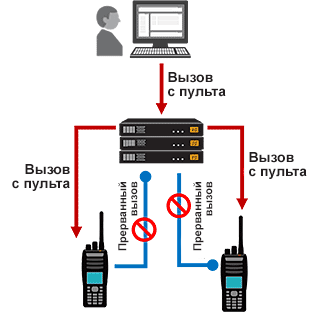

Функция приоритетного прерывания вызовов с пультов управления



Данная функция предоставляет приоритет диспетчерскому вызову. При отсутствии свободного канала диспетчерский вызов займет канал автоматически: абонентские радиостанции автоматически прервут прием / передачу, и диспетчер сможет напрямую связаться с абонентами. В экстренных ситуациях функция прерывания вызова позволяет сделать оповещение или оперативно передать инструкции - функция, определенно незаменимая в работе служб обеспечения общественной безопасности.

Износостойкость

Мобильные и портативные радиостанции NEXEDGE® по своим техническим характеристикам и возможностям превосходят самые жесткие требования, предъявляемые к оборудованию, которое эксплуатируется в суровых условиях. Все оборудование отвечает требованиям стандартов прочности и защищенности MIL-STD и IP.

Прочная конструкция для выполнения ответственных задач


pict_durability_004-1.jpg Оборудование KENWOOD подвергается множеству тестов, чтобы доказать, что оно соответствует требованиям стандартов и устойчиво к экстремальным температурам, воздействию воды/пыли, вибрации и ударам для эксплуатации в тяжелых промышленных условиях. Во время испытаний радиостанции подвергаются ударному и температурному воздействию, их погружают в воду и проверяют устойчивость оборудования к воздействию водяных брызг. Клавиши раций нажимают десятки тысяч раз, чтобы убедиться, что они выдержат интенсивную эксплуатацию в течение нескольких лет.

Взрывобезопасные радиостанции

Международные Директивы/ Сертификаты, регламентирующие взрывозащищенные радиостанции. Директивы АТЕХ - это стандарты Европейского Союза, описывающие требования к оборудованию в потенциально взрывоопасной среде; сертифицированная продукция исключает риск возгорания и обеспечивает безопасную эксплуатацию. IECEx - международная система Ex-сертификации взрывозащищенного электрооборудования (Схема МЭКЕх).  FM Approvals - нотифицированный орган, уполномоченный проводить испытания искробезопасного электрооборудования в соответствии с международно признанными стандартами ANSI/ISA. В Китае CQST устанавливает порядок сертификации электротехнических изделий, предназначенных для эксплуатации во взрывоопасных зонах. Сертификат USTC гарантирует соответствие необходимым стандартам США и Канады. Сертификация в CSA (Канадская ассоциация стандартизации), а также в  CSA US (для товаров, поступающих на рынок США).

Сертификация взрывобезопасного оборудования в России проходит на основании Технического регламента Таможенного союза ТР ТС 012/2011

Примечание: перед началом эксплуатации взрывозащищенной радиостанции внимательно изучите руководство по безопасности. Строго соблюдайте требования к совместимости радиостанций и аккумуляторов. Запрещается замена любых частей или компонентов, даже если сменная часть была ранее одобрена для использования в другом радиооборудовании KENWOOD. Запрещается эксплуатация радиостанции с аккумулятором, аксессуарами или дополнительными устройствами, не сертифицированными для использования во взрывоопасной
среде - это может привести к взрыву или возгоранию. Зарядка аккумуляторов может производиться только в невзрывоопасной зоне (обеспечить доступ свежего воздуха).
